二位三通電磁閥的工作原理，它由兩個部分組成，即二位三通閥體和電磁閥。
二位三通閥體中有三個接口，一個接氣源，一個是輸出，最后一個是排放，閥體中有一個閥芯，閥芯的底部有一個彈簧。當電磁閥沒有勵磁的條件下，在彈簧力的作用下，閥芯被頂起，使輸出口與排放口聯通，氣源口被堵住。當電磁閥勵磁時，在電磁閥接入的氣壓作用下克服彈簧力的作用，使電磁閥的閥芯被壓下，這使得氣源口與輸出口被聯通，排放口被堵住，氣源就提供二位三通閥輸出。電磁閥有一個線圈，中間有一個閥芯，在閥芯的旁邊和端頭各有一個氣孔。當電磁閥沒有勵磁時，閥芯在彈簧力的作用下堵住端頭上的氣孔，旁邊的氣孔與二位三通閥的氣源口聯通。由于電磁閥芯端頭的氣孔被堵住，對二位三通閥的閥芯就沒有作用力。當電磁閥的線圈被勵磁，產生的電磁力克服了彈簧力的作用，將電磁閥的閥芯吸起，原來被堵塞的端頭被打開，聯通二位三通閥氣源口的旁邊的氣孔中的氣體就提供端頭孔作用在二位三通閥的閥芯上，使其發生運動。我們把電磁閥閥芯端頭的孔叫做先導孔，就是電磁閥在勵磁時，它先導入氣體，再作用在二位三通閥的閥芯上，使其發生運動，使二位三通閥的閥位發生變化，改變其原來的狀態。

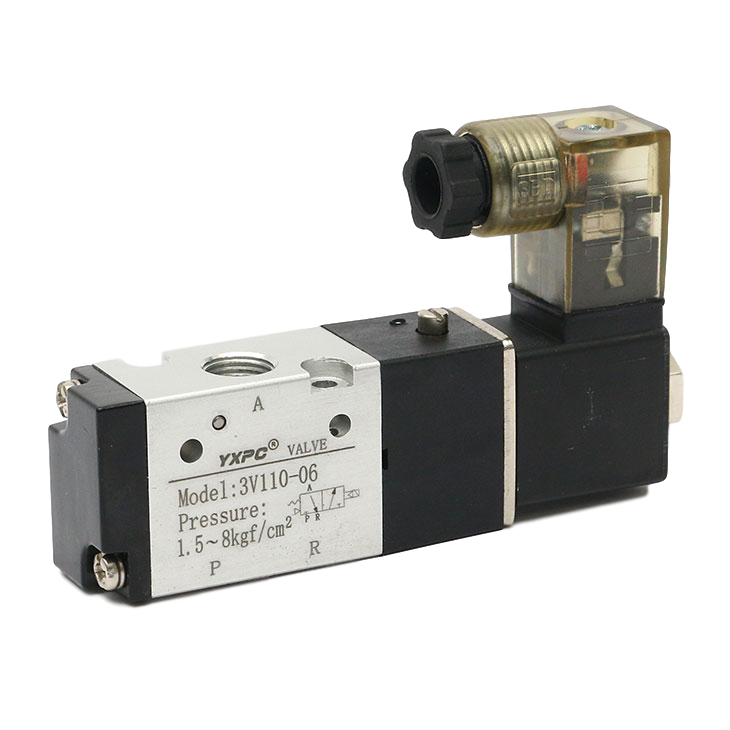

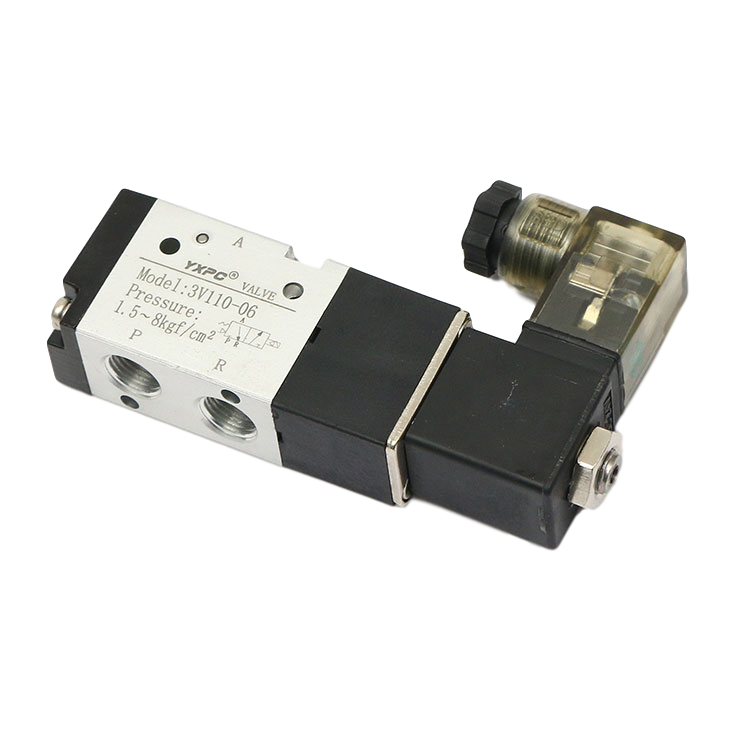

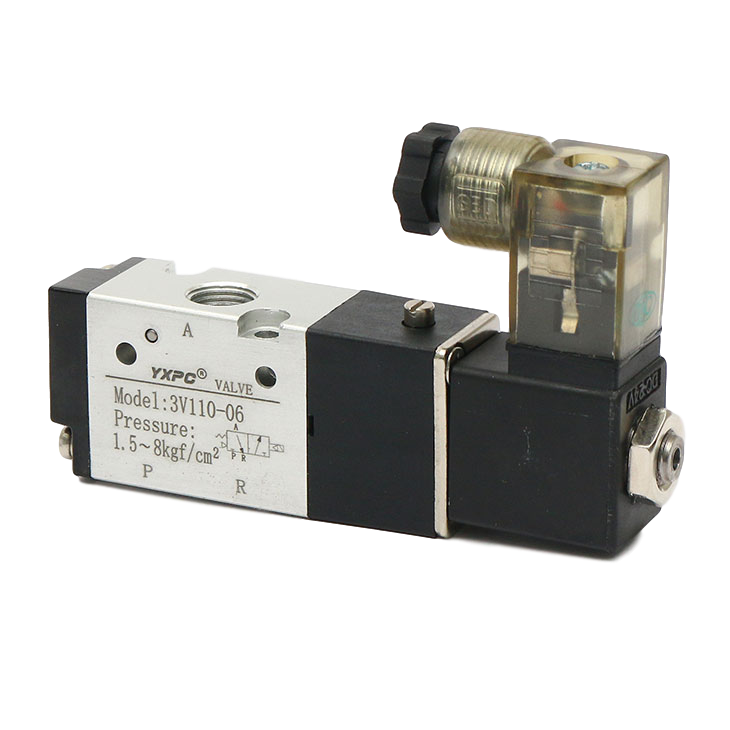

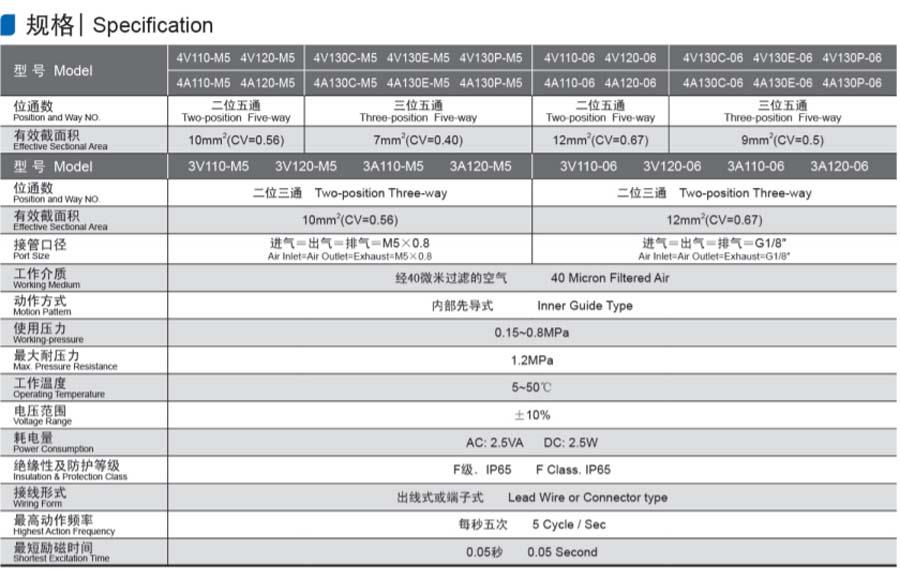

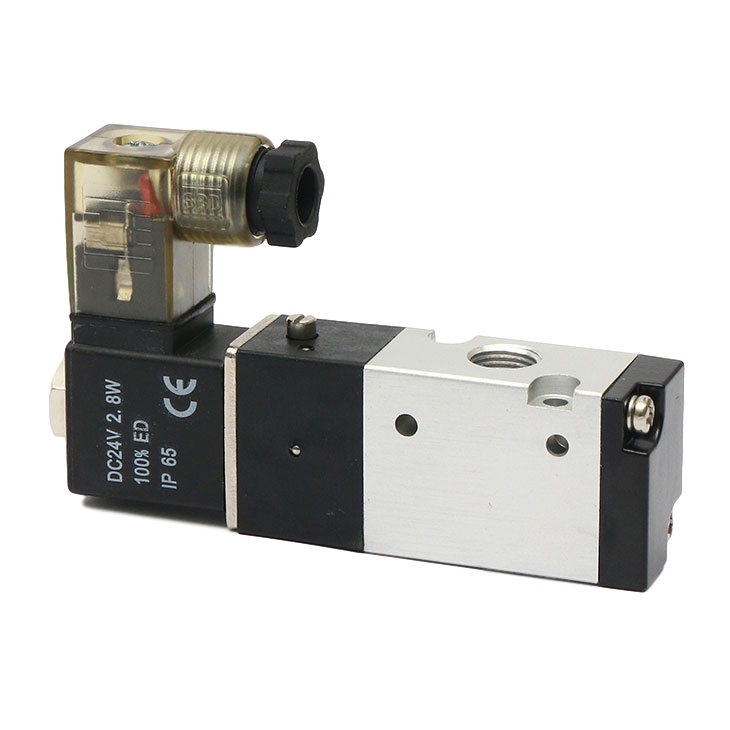

產品型號：3V110-06氣控閥
產品品牌：羽新
產品材質：鋁合金
通道類型：二位三通
連接形式：內螺紋
接管口徑：G1/8、NPT1/8
產品用途：換向
使用壓力：0.15-0.8（mpa）
動作方式：先導式
適用介質：5-50攝氏度
最高頻率：每秒5次
