4H210-08手扳閥
  • 4H210-08手扳閥

4H210-08手扳閥

手扳閥原理:手扳閥是采用手動推動或撥動的換向閥。

產品詳情

手扳閥原理:

手扳閥是采用手動推動或撥動的換向閥。手扳閥,依次包括前蓋、閥體和后蓋,所述閥體內設有一通道,通道內置有閥芯桿,前蓋內設有鋼珠,控制手柄的內端與鋼珠接觸,所述閥芯桿的前端也與鋼珠接觸,閥芯桿的后端已后蓋之間設有彈簧。閥體的一側從前到后依次設有S出氣口、P進氣口和R出氣口,另一側從前到后依次設有B腔和A腔,S出氣口、P進氣口、R出氣口、B腔和A腔均與通道連通,且B腔位于S出氣口和進氣口之間,A腔位于P進氣口和R出氣口之間。

當控制手柄控制閥芯桿前移進前蓋后,閥芯桿處于閥體前側位置,A腔和P腔進氣口連通,B腔和S出氣口連通,R出氣口密封;當控制手柄在偏心的作用下,通過鋼珠推動閥芯桿向后移至閥體內后側時,A腔和R腔出氣口連通,B腔和P進氣口連通,S出氣口密封。

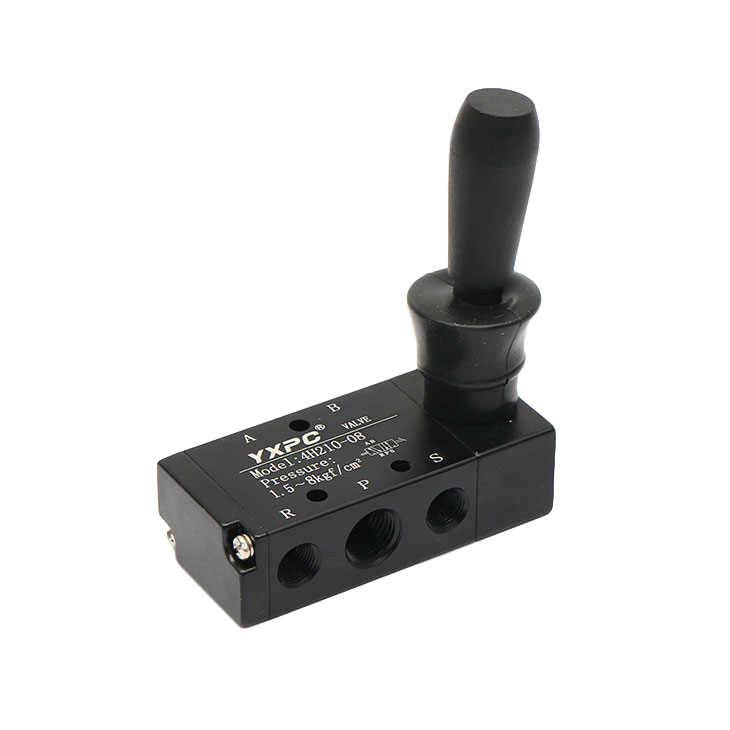

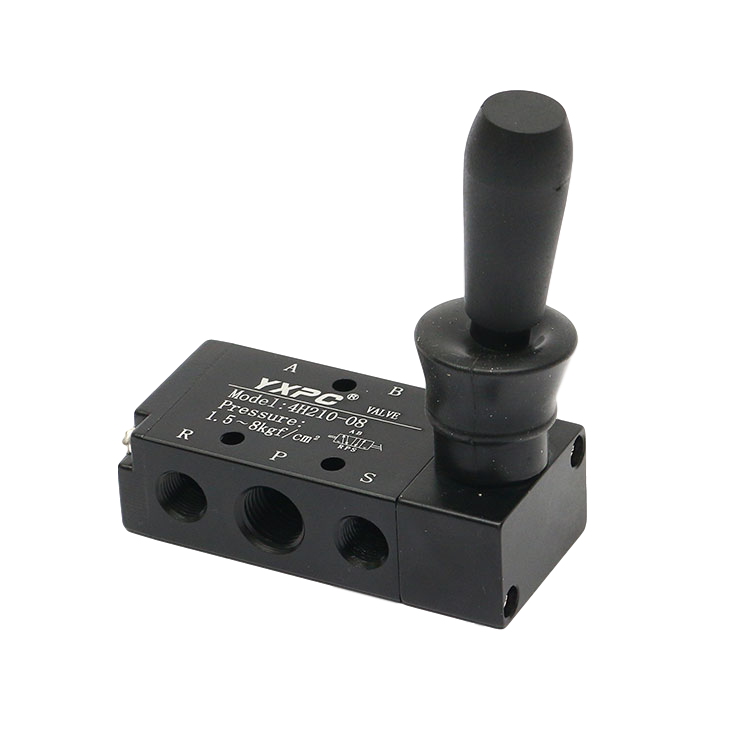

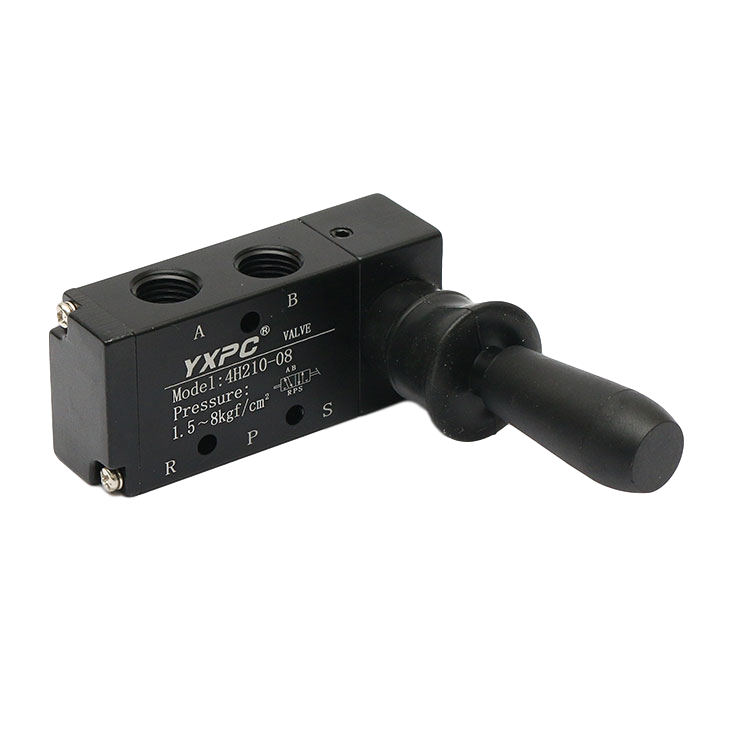

產品型號:4H210-08手扳閥

產品品牌:羽新

產品材質:鋁合金

通道類型:二位五通

連接形式:內螺紋

接管口徑:G1/4、NPT1/4

產品用途:換向

使用壓力:0.15-0.8(mpa)

動作方式:直動式

適用介質:5-50攝氏度
